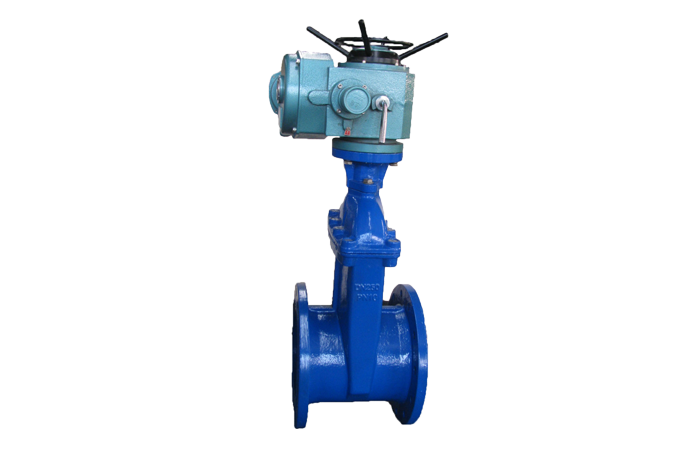

调节闸阀 所有调节阀均需要解决推力大，内外漏和调节特性差三大问题，但没有一种技术方案能够简捷地、全面地解决好，新型迷宫完美减压差、免冲刷、保密封，通流面积调节方便，调节特性灵活设计。
立即咨询
目前国内外调节阀，至少存在下列问题：
1、阀瓣关闭方向与介质流动方向相反，不能利用前后压差进行自密封，易内漏。
2、阀杆处于高压侧，密封难，易外漏。
3，没有预启阀，执行器推力力大。
4、有预启阀，但大阀瓣处于浮动态，运行时振动。
5，没有迷宫分解压差，大压差下阀口冲刷破坏。
6、有迷宫，但迷宫的通道不是独立的，压差分布不均，分压效果不好。

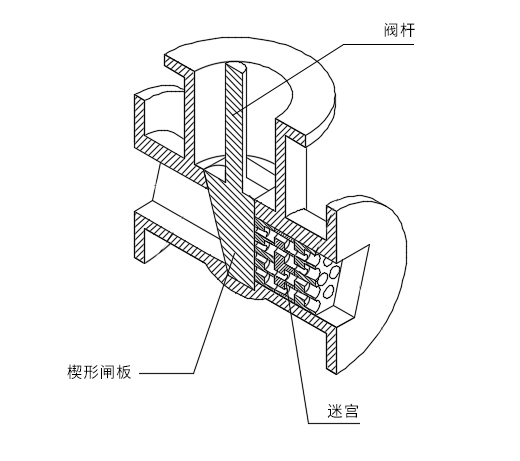

解决上述问题的具体方法（工作原理）是：
1.在流道中设计分布上特性符合要求的迷宫，迷宫通道是独立的。
2.推力需要克服摩擦力，无须克服压差作用力。
3.不存在阀瓣浮动振动问题。
4.正向流动，关断力由压差自密封力和楔形闸板放大力迭加而成。
5.逆向流动，关断力只有楔形闸板放大力，好处是阀杆处于低压环境利于密封。
选择正向或逆向流动根据压差等实际需求而定，一般压差小于4Mpa时选正向流动。
目前国内外调节阀，至少存在下列问题：
1、阀瓣关闭方向与介质流动方向相反，不能利用前后压差进行自密封，易内漏。
2、阀杆处于高压侧，密封难，易外漏。
3，没有预启阀，执行器推力力大。
4、有预启阀，但大阀瓣处于浮动态，运行时振动。
5，没有迷宫分解压差，大压差下阀口冲刷破坏。
6、有迷宫，但迷宫的通道不是独立的，压差分布不均，分压效果不好。
解决上述问题的具体方法（工作原理）是：
1.在流道中设计分布上特性符合要求的迷宫，迷宫通道是独立的。
2.推力需要克服摩擦力，无须克服压差作用力。
3.不存在阀瓣浮动振动问题。
4.正向流动，关断力由压差自密封力和楔形闸板放大力迭加而成。
5.逆向流动，关断力只有楔形闸板放大力，好处是阀杆处于低压环境利于密封。
选择正向或逆向流动根据压差等实际需求而定，一般压差小于4Mpa时选正向流动。
一、型号说明：
Y | 9 | 4 | 5 | H | 10 | 9 |
减压阀 调节阀 | 9：电动 6：气动 | 4：法兰 6：焊接 | 5：直流式 | 密封面 H：合金钢 Y：硬质合金 S：不锈钢 | 高压侧压力：10Mpa | 阀体材料 C：碳钢 V：合金钢 S：不锈钢 |
二、规格（举例）：DN100-250 即：进口管径DN100，出口管径DN250
三、管径选取方法：进出口管径皆用高远管径公式首先进行计算出管道管径，然后乘以0.8作为阀的进口理论管径，最后校准系列管径靠近选取：
例题：高压蒸汽压力10.0Mpa 450℃降至1.3Mpa，流量50t/h，如何选择阀的进出口管径？
答：1.根据高远管径公式计算得进口管径为：3.14(GT/P)0.44+5=3.14(50×（450+273）/10)0.44+5=120.48 ，进口理论管径应取0.8×120.48=96.38
2. 据等焓过程求得出的温度为391.8 ℃
3. 又根据高远管径公式计算得出管径为：3.14(GT/P)0.44+5=3.14(50×（391.8+273）/1.3)0.44+5=278.1，故出口理论管径应取0.8×278.1= 222.48
4. 对照理论管径系列化后确定规格为DN100--250。
