双喷射蓄热器机组研发背景:
用户的用汽负荷不断发生变化,存在峰谷波动的特点,导致热源厂调峰困难,有时需增开锅炉,造成能源大量浪费。
双喷射蓄热器机组产品原理:
1、双喷射蓄热器机组能够很好的解决了上述问题,蓄热机组在客户用汽低谷时蓄热,用汽高峰期放热,实现了峰谷调节、大幅节能的目的。
2、控制说明:
P1到达上限时:当P2低于设定值,V1开,V2、V3关(蓄热);
当P2高于设定值,V1、V2、V3关(不蓄热、不放热);
P1到达下限时:V1关,V2、V3开(放热);
根据P1调节汽汽引射器2电动执行器,P1升高执行器关小,P1降低执行器开大。

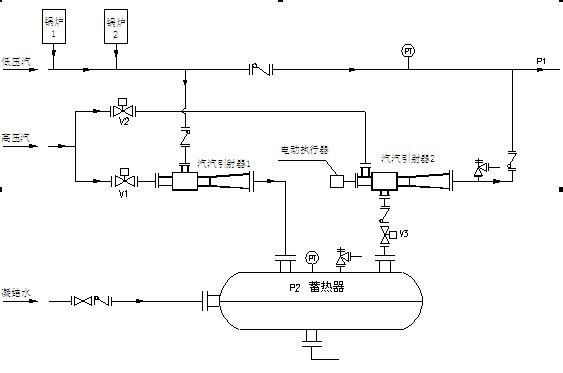

双喷射蓄热器机组工作原理图如下:
双喷射蓄热器机组主要优点:
1、汽汽引射器解决了低压汽高压储存的问题,避免完全将高压汽储存,达到节能目的;
2、汽汽引射器能够帮助蓄热器放热时达到更低的压力,这样就等于增加了蓄热能力。
双喷射蓄热器机组产品选型:一机一设计。
