一、产品概述:

目前国内外调节阀,至少存在下列问题中的一个或多个:

1、阀瓣关闭方向与介质流动方向相反,不能利用前后压差进行自密封,易内漏。

2、阀杆处于高压侧,密封难,易外漏。

3,没有预启阀,执行器推力力大。

4、有预启阀,但大阀瓣处于浮动态,运行时振动。

5,没有迷宫分解压差,大压差下阀口冲刷破坏。

6、有迷宫,但迷宫的通道不是独立的,压差分布不均,分压效果不好。


解决上述问题的具体举措如下:

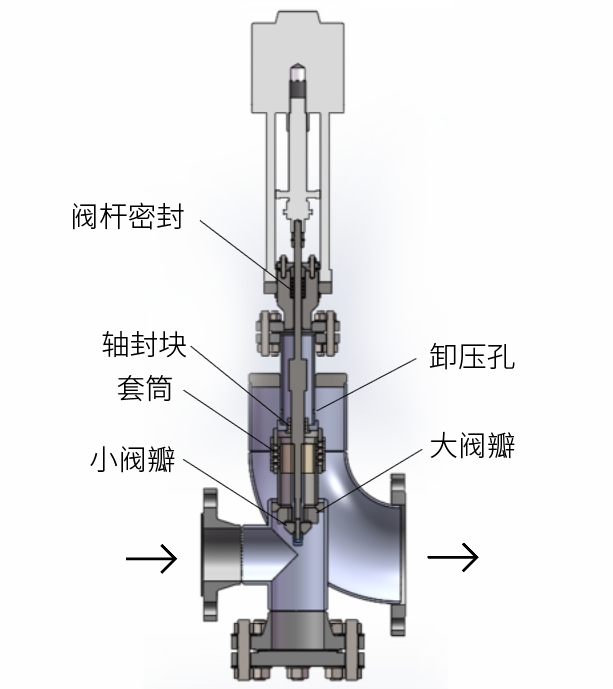

1.大阀瓣位于高压,利用了流体压差进行自密封。

2.小阀瓣位于大阀瓣上,作为预启阀,平衡启动推力。

3.在小阀瓣开启后,大阀前后压差消失,此时虽然处于自由态,但由于关闭时压差加大,正作用于关闭动作,不存在负反馈震动问题。

4.套筒上设置的迷宫是按照“抗冲刷,降噪声”原则精确设计的,一个孔带一个独立的迷宫,互不干扰。

5.轴封块和卸压孔使阀杆密封处于低压状态,如此全功能优化的调节阀是我公司独有的。

如果压差不是很大,就不必要设置多级迷宫。

我们的“自密封预启迷宫型调节阀”彻底地消除了上面六大问题。对大型高温高压的需求条件独树一帜完美满足各种减温减压器,大型高低旁使用工况


目前国内外调节阀,至少存在下列问题:

1、阀瓣关闭方向与介质流动方向相反,不能利用前后压差进行自密封,易内漏。

2、阀杆处于高压侧,密封难,易外漏。

3,没有预启阀,执行器推力力大。

4、有预启阀,但大阀瓣处于浮动态,运行时振动。

5,没有迷宫分解压差,大压差下阀口冲刷破坏。

6、有迷宫,但迷宫的通道不是独立的,压差分布不均,分压效果不好。

我们的“自密封预启迷宫型调节阀”彻底地消除了上面六大问题。对大型高温高压的需求条件独树一帜完美替代减温减压器,大型高低旁使用工况

一、型号说明:

Y

9

4

5

H

10

9

减压阀

调节阀

9:电动

6:气动

4:法兰

6:焊接

5:直流式
6:角式

密封面

H:合金钢

Y:硬质合金

S:不锈钢

高压侧压力:10Mpa

阀体材料

C:碳钢

V:合金钢

S:不锈钢

二、规格(举例):DN100-250  即:进口管径DN100,出口管径DN250

三、管径选取方法:进出口管径皆用高远管径公式首先进行计算出管道管径,然后乘以0.8作为阀的进口理论管径,最后校准系列管径靠近选取:

例题:高压蒸汽压力10.0Mpa 450℃降至1.3Mpa,流量50t/h,如何选择阀的进出口管径?

答:1.根据高远管径公式计算得进口管径为:3.14(GT/P)0.44+5=3.14(50×(450+273)/10)0.44+5=120.48 ,进口理论管径应取0.8×120.48=96.38

2. 据等焓过程求得出的温度为391.8

3. 又根据高远管径公式计算得出管径为:3.14(GT/P)0.44+5=3.14(50×(391.8+273)/1.3)0.44+5=278.1,故出口理论管径应取0.8×278.1= 222.48

4. 对照理论管径系列化后确定规格为DN100--250
